Menguasai Vacuum Forming dengan SOLIDWORKS
Pengantar Pembentukan Vakum

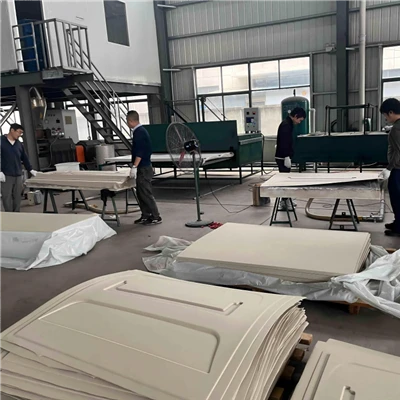

Pembentukan vakum adalah versi sederhana dari thermoforming, sebuah proses manufaktur di mana lembaran plastik dipanaskan hingga suhu pembentukan yang lentur, diregangkan ke atau ke dalam satu-permukaan cetakan, dan ditahan pada cetakan dengan menerapkan tekanan vakum antara permukaan cetakan dan lembaran tersebut . Teknik ini telah diadopsi secara luas di seluruh industri-mulai dari komponen interior otomotif dan penutup perangkat medis hingga pengemasan khusus dan model arsitektur-karena kecepatan, efisiensi, dan kemampuannya untuk memproduksi suku cadang terperinci dengan biaya perkakas yang relatif rendah.
Apa itu SOLIDWORKS?
SOLIDWORKS, perangkat lunak-desain berbantuan komputer (CAD) terkemuka, memainkan peran penting dalam alur kerja pembentuk vakum modern. Ini berfungsi sebagai tulang punggung digital untuk keseluruhan proses, mulai dari desain konseptual hingga dokumentasi manufaktur.
SOLIDWORKS adalah perangkat lunak pemodelan 3D berbasis fitur-parametrik yang memungkinkan para insinyur dan desainer membuat representasi digital yang tepat dari komponen dan rakitan. Antarmukanya yang intuitif dan kemampuan pemodelannya yang kuat menjadikannya standar industri untuk desain mekanis, peralatan industri, dan produk konsumen.
Memahami SOLIDWORKS dalam Konteks Pembentukan Vakum
Peran SOLIDWORKS dalam Pembentukan Vakum
Dalam aplikasi pembentukan vakum, SOLIDWORKS sangat diperlukan untuk beberapa fungsi utama:
Desain dan Validasi Cetakan: Desainer dapat membuat model cetakan 3D yang sangat detail, menggabungkan fitur-fitur penting seperti sudut rancangan, jari-jari, dan jalur ventilasi. Alat simulasi perangkat lunak membantu mengidentifikasi potensi masalah seperti potongan bawah atau area yang menipis-sebelum material apa pun dipotong.
Gambar Teknik 2D: SOLIDWORKS menghasilkan gambar teknik presisi yang menyampaikan toleransi dimensi, persyaratan penyelesaian permukaan, dan spesifikasi material kepada pembuat cetakan dan operator mesin. Gambar-gambar ini memastikan bahwa cetakan fisik sesuai dengan maksud digital.
Pembuatan Prototipe Iteratif: Kemampuan untuk memodifikasi model digital dengan cepat memungkinkan iterasi desain yang cepat. Desainer dapat bereksperimen dengan berbagai geometri, penempatan rusuk, dan ketebalan dinding untuk mengoptimalkan komponen agar dapat diproduksi.
Integrasi dengan Manufaktur: Model SOLIDWORKS dapat langsung diekspor ke mesin kontrol numerik komputer (CNC) atau printer 3D untuk fabrikasi cetakan. Rangkaian digital yang lancar ini mengurangi kesalahan dan mempercepat waktu-ke-memasarkan.
Desain dan Persiapan Cetakan
Cetakan bisa dibilang merupakan komponen paling penting dalam pembentukan vakum. Ini menentukan bentuk akhir, kualitas permukaan, dan keakuratan dimensi dari bagian yang dibentuk.
Bahan Cetakan: Cetakan harus tahan terhadap siklus pemanasan dan pendinginan berulang tanpa berubah bentuk. Bahan umum meliputi:
Cetakan logam(aluminium atau baja): Menawarkan konduktivitas termal, daya tahan, dan presisi yang sangat baik. Mereka ideal untuk-produksi bervolume tinggi dan menjaga detail selama ribuan siklus .
Cetakan-cetak 3D: Berguna untuk pembuatan prototipe dan jangka pendek, tetapi dapat berubah bentuk karena panas dan tekanan. PLA, misalnya, dapat melunakkan dan kehilangan keakuratan dimensi selama pembentukan.
Cetakan kayu, epoksi, atau komposit: Cocok untuk produksi-bervolume rendah namun memerlukan penyegelan yang hati-hati untuk mencegah keluarnya uap air.
Pertimbangan Desain:
Sudut rancangan: Dinding vertikal harus memiliki sedikit lancip (biasanya 1-3 derajat) untuk memudahkan pelepasan bagian. Dinding yang tegak lurus dapat menjebak plastik yang terbentuk.
Meremehkan: Umumnya dihindari, meskipun sedikit pemotongan mungkin dapat diterima jika tidak mencegah pelepasan. Sudut pelepasan harus diperhitungkan dengan cermat.
Sudut dan jari-jari: Sudut tajam memusatkan tekanan dan dapat menyebabkan robekan. Jari-jari yang besar mendorong distribusi material yang merata.
Ventilasi: Lubang kecil (biasanya 0,3-0,8 mm) yang dibor pada ceruk yang dalam memungkinkan udara yang terperangkap keluar, memastikan kontak sempurna antara plastik dan cetakan.
Permukaan akhir: Permukaan cetakan langsung berpindah ke bagian yang dibentuk. Jika cetakan menunjukkan tanda alat, produk akhir akan menirunya.
